电动调节阀

2018-04-19

执行器根据执行机构使用的能源不同可可分为气动、电动和液动三大类。

  首先说明的是无论是气动,电动还是液动的调节阀,他们的调节机构都是类似的,区别就在于他们的执行结构上面。

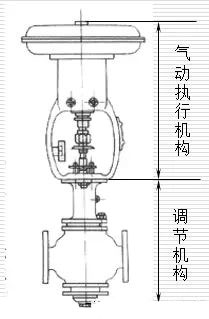

气动执行器



  气动执行器是以压缩空气为动力的,具有结构简单、动作可靠稳定、输出力大、维护方便和防火防爆等优点。所以广泛应用于石油、化工、冶金、电力等部门,特别适用于具有爆炸危险的石油、化工生产过程。其缺点是滞后大,不适宜远传(150m以内),不能与数字装置连接。

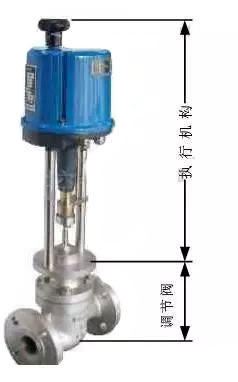

电动执行器






  电动执行器是以电能为动力的,它的特点是获取能源方便,动作快,信号传递速度快,且可远距离传输信号,便于和数字装置配合使用等。所以电动执行器处于发展和上升时期,是一种有发展前途的装置。其缺点是结构复杂,价格贵和推动力小,同时,一般来说电动执行器不适合防火防爆的场合。但如果采用防爆结构,也可以达到防火防爆的要求。



目前,国内外所选用的执行器中,液动的很少。



电动执行器的工作原理:

电动执行机构的工作原理都是利用电机的正反转来实现阀门的开关。

电动执行机构一般有开关型与调节型两种,智能执行机构可实现开关型和调节型的选型,电动执行器按运动形式可分为直行程和角行程两种。



电动执行器的优点

1、缺少压缩空气作为动力源。在阀门较少的情况下有电动执行器比较划算。

2、对阀门开关时间要求不高。

3、不经常动作的开关阀、调解阀(电动阀对连续工作时间、开关频次都有限制)。

4、故障安全位置为保持(FL)的阀门(电动阀只能做到断信号开关,断动力源只能保持)。气动阀门可以选择故障时关断或者打开。电动的只能保持在断电时候的位置。



电动执行器的缺点:

1、气动阀比大型电动调节阀的操作力矩,开关速度可以调节,结构简单,维修方便,而且由于气体本身的缓冲性能,不容易因卡住而损坏,但必须有气源及其控制系统,且比电动阀门复杂。气动阀门响应灵敏,安全可靠。气动阀门执行机构动力源为气源,气源来源于空压机,采用定位器将电控信号转换成气动控制信号,驱动气动执行机构进行阀位调节。


2、电动阀门执行机构动力源为电源,如果线路板或电机出现故障容易出现火花,所以一般应用在环境要求不高和没有危险的场合,就气动执行机构和电动执行机构调节性能比较,气动执行机构响应速度更快,能更适合应用在调节工况,所以生产调节阀的厂家都同时生产气动执行机构与之配套。


3、电动执行机构的调节响应速度不够快,调节型执行器每小时调节次数也只有1200次,所以调节阀上配气动执行机构要比电动执行机构应用多。


4、电动阀门和气动阀门的本质区别在于使用不同的驱动装置,也就是执行机构,而调节阀本身没有什么区别。配合不同的执行机构主要是工况要求,如化工等要求防爆的场合,使用最多的是气动阀门,因为安全性要求高,而且价格便宜,配合智能定位器可以上总线,控制方式也简单。
